Cómo Generar Diagramas

Este tutorial cubre los siguientes temas:

1. Generar un diagrama
2. Editar un diagrama
3. Compartir o exportar un diagrama

Generar un Diagrama

Modelo de datos

Requisitos:

• Si su proyecto de Visual Expert está leyendo código de una base de datos, debe incluir las tablas en su análisis.
• Si su proyecto de Visual Expert está leyendo el código desde archivos y carpetas, debe incluir la creación de sentencias de tabla y definiciones de claves externas (foreign keys).

Procedimiento:

• En la vista de árbol, haga doble clic en el icono de tabla para listar las tablas de su proyecto.
• Seleccione una tabla - si es necesario, introduzca su nombre en el campo de búsqueda rápida para encontrarla.
• Vaya a[Diagramas] en el menú de cinta y haga clic en "Data Model".

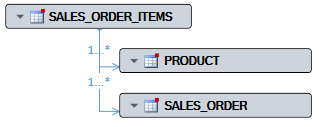

• Puede contraer cada tabla para obtener un diagrama más compacto



• Seleccione una tabla, una columna, un objeto, una función o una variable en su proyecto.
• Vaya a[Diagramas] en el menú de cinta y haga clic en "Análisis de impacto".


Dependencias PBL

• En la vista de árbol, haga doble clic en el icono PBL para listar las PBLs de su proyecto.
• Seleccione un PBL - si es necesario, introduzca su nombre en el campo de búsqueda rápida para encontrarlo.
• Vaya a[Diagramas] en el menú de cinta y haga clic en "Dependencias PBL"




• Si sus Diagramas incluyen muchas PBLs y relaciones, puede seleccionar una PBL en particular > las PBLs conectadas serán subrayadas en azul:


Editar un Diagrama

Una vez generado por Visual Expert, puede editar su diagrama:

1. Haga clic en el botón "editar



2. El diagrama se abre en un editor



3. Ajuste el diagrama según sea necesario.
4. Si sus diagramas incluyen muchos elementos, ajuste la pantalla con [View - Panes - Pan & Zoom]:



5. Una vez que haya terminado, cierre el editor > el diagrama se actualiza en Visual Expert

Compartir o Exportar un Diagrama

Dependiendo de sus necesidades, tiene varias opciones para compartir o exportar diagramas:

1. Compartir el diagrama con otros usuarios de Visual Expert

Esta opción permite a cualquier persona conectada a su proyecto de VE descargar una copia del diagrama en su propio Visual Expert, para aprovechar así los diagrama sincronizado con el código fuente, exploración de código, etc.

• Seleccionar el ítem padre del diagrama ("Departamento" en este ejemplo)
• Haga clic con el botón derecho del ratón - Seleccione "Crear vista desde la selección".


• Esto aislará el diagrama en una vista separada (pestaña)
• Haga clic con el botón derecho en el nombre de la pestaña - Seleccione "Compartir esta vista":



• Todos los usuarios de VE conectados a su proyecto pueden abrir esta vista desde[Ver - Cargar una vista compartida]




2. Exportar el diagrama como una imagen

Después de generar el diagrama, simplemente haga clic en el botón "exportar" para generar un archivo PNG:




3. Exportar el diagrama como un archivo editable

Desde el editor de diagramas:

1. Ir a[Archivo - Guardar como...]


2. Elija un nombre y una ubicación
3. El diagrama se guarda como un archivo "*.velogdiagram
4. Otros usuarios de Visual Expert pueden simplemente hacer doble clic en el diagrama para editarlo.
