L'analyse de l'application par lecture du code source (« analyse statique») implique quelques limitations: L'analyse n'inclue pas d'informations telles que les références dynamiques (définies uniquement lors de l'exécution de l'application).

Pour enrichir les informations trouvées par Visual Expert lors de l'analyse, un langage de script appelé Simplex est maintenant disponible.

Un script Simplex peut être executé automatiquement par Visual Expert ou déclenché par une instruction spécifique insérée dans le code de l'application (commentaire formaté). Une nouvelle fenêtre a été créée pour guider les utilisateurs à définir ces scripts.

Les exceptions de Visual Expert permettent de traiter de façon particulière certains appels de fonctions ou de propriétés. On va ainsi enrichir l’analyse par défaut de Visual Expert en créant des relations supplémentaires entre les composants de l’application.

Le résultat sera une représentation plus complète de cette application, en particulier de certains appels dynamiques que l’analyse par défaut ne sait pas traiter.

Une exception peut être associée à une méthode.
L’exception sera levée à chaque fois que cette méthode est rencontrée dans le code.
Plusieurs méthodes peuvent lever la même exception.
Visual Expert supporte les méthodes de classe, les fonctions globales et les fonctions système.

Une exception peut aussi être associée à une propriété.
L’exception sera levée à chaque fois qu’une valeur est affectée à cette propriété.
Plusieurs attributs peuvent lever la même exception.
Visual Expert supporte les variables d’instance et les variables globales, mais pas les variables locales.

Exemple : on appelle dans l’application la fonction uf_set_dataobject (d_dataobject) qui modifie la propriété dataobject d’un DataWindowControl pour lui affecter la valeur d_dataobject.

Dans ce cas, on va lever une exception pour ajouter une référence entre d_dataobject et le DataWindowControl modifié. Pour cela, il faut déclarer cette exception dans Visual Expert (à partir de Visual Expert 5.6 – Build 60522 et suivants).

L’onglet « Exception » de la fenêtre Setup liste toutes les exceptions levées dans l’application courante. On accède à cette fenêtre via le menu [Options - Project Setup].

Le bouton [Ajouter] permet de déclarer une fonction ou propriété supplémentaire qui va lever une exception.

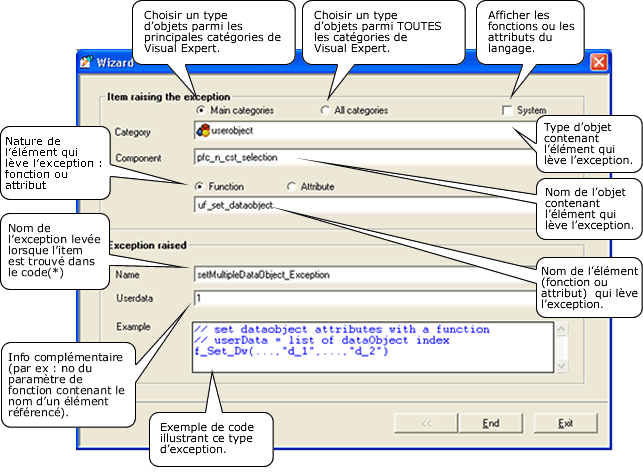

La fenêtre suivante s’ouvre alors :

Dans la copie d’écran ci-dessus, la fonction « uf_set_dataobjet » définie dans le userobjet « pfc_n_cst_selection » lève une exception.
Cette exception est du type « SetMultipleDataobjetSelection » (une fonction qui va modifier le dataobjet d’un ou plusieurs objets. Les dataobjets correzpondant sont passés en paramètres).
Visual Expert est livré avec plusieurs types d’exception prédéfinis.

L’exemple précédent concernant la modification de dataobjects correspond à un type d’exception.

Un autre exemple est une exception levée lorsqu’une fonction ouvre une fenêtre ou un menu et que le nom de l’élément ouvert est passé en paramètre.
Cette exception permettra d’ajouter une référence entre l’objet appelant cette fonction et la fenêtre ou le menu ouvert.

N’hésitez pas à nous contacter si vous avez besoin d’aide pour déclarer des exceptions dans votre application.
